安全警示：不得更改產品中元器件的型號、規格及參數！

一：概述
二氧化碳致裂器屬于礦用物理致裂設備，是利用液態二氧化碳受熱氣化膨脹，快速釋放高壓氣體破斷巖石或落煤，解決了以往用炸藥開采和預裂中破壞性大，危險性高及礦體粉碎等缺點，為礦山安全開采和預裂提供可靠保證，廣泛適用于煤礦和非煤礦山。
二氧化碳致裂器是根據礦山行業標準設計而成，具有結構簡單、安全性高、工作可靠、致裂能量可控、可重復使用、操作維護簡單等多種優點。

二：規格型號

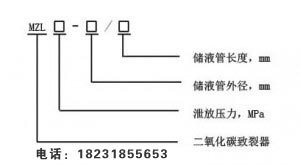

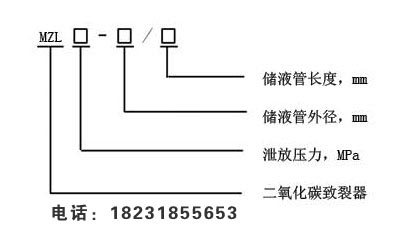

二氧化碳致裂器型號如圖1所示，其系列產品見表1所示：

三：結構原理

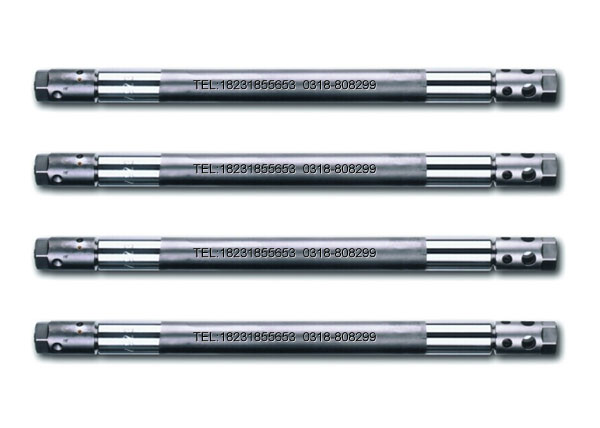

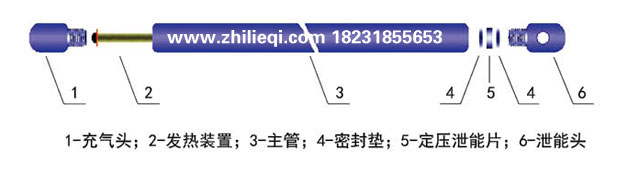

1?致裂器由起爆頭、加熱裝置、主管、定壓泄能片、密封墊、泄能頭等六部份組成，如圖2。

2 工作原理 二氧化碳在低于31℃或壓力大于7.35Mpa時以液態存在，而超過31℃時開始?xì)饣?，且隨溫度的變化壓力也不斷變化。利用這一特點，在致裂器主管內充裝液態二氧化碳，使用發爆器快速加熱裝置，液態二氧化碳瞬音膨脹并產生高壓，當壓力達到爆破片極限強度(可設定壓力)時，定壓泄能片破斷，高壓氣體從泄能頭釋放，作用在煤(巖)體上，從而達到致裂的目地。

3 工作條件
致裂器在下列條件下應能正常工作。溫度：0℃～40℃，平均相對溫度≤95%(+25℃).大氣壓力：80kPa～106kPa。充許在有甲烷、煤塵爆炸混合物的危險環境中使用。礦山采掘工作場所。

四 配套設備
使用致裂器必須配備發爆器、致裂器無損快速組裝器、液態二氧化碳充裝系統(自動化快速充裝機、充裝臺、液態二氧化碳儲氣罐)及輔助工具。
1 發爆器

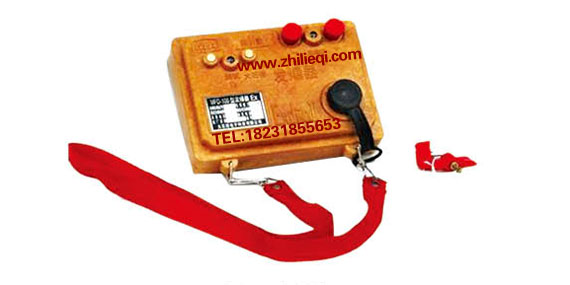

是致裂器的起爆裝置，一般選擇礦用本安型的小型便攜式發爆器(見圖3)。

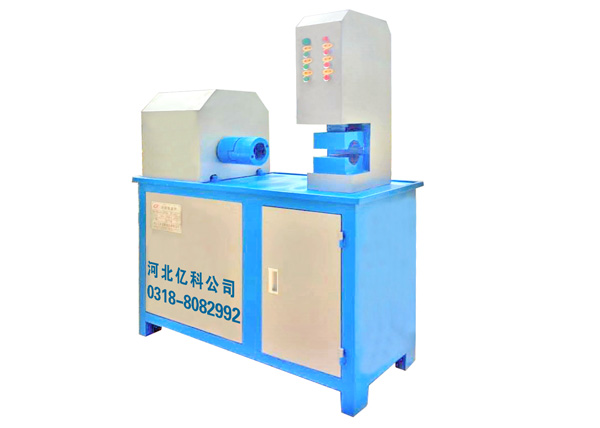

2 無損快速組裝器
無損快速組裝器是用于致裂器各部件組裝、高壓密封及拆裝時使用，具有自動夾持，且?jiàn)A持能力強，結構簡單，操作方便，一人即可操作等優點。在組裝時由于其夾持裝置的特殊結構，能夠做至夾持能力強的同時不會對致裂器關鍵造成過我的損傷(見結構圖4)。

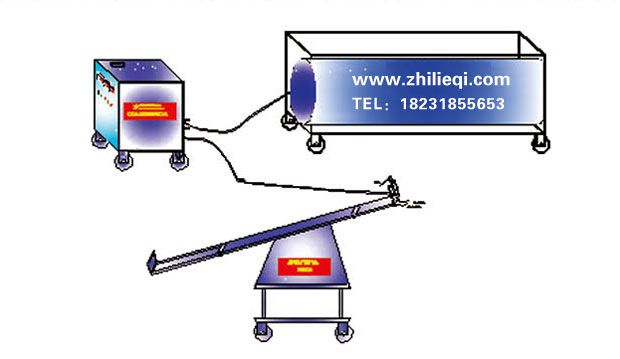

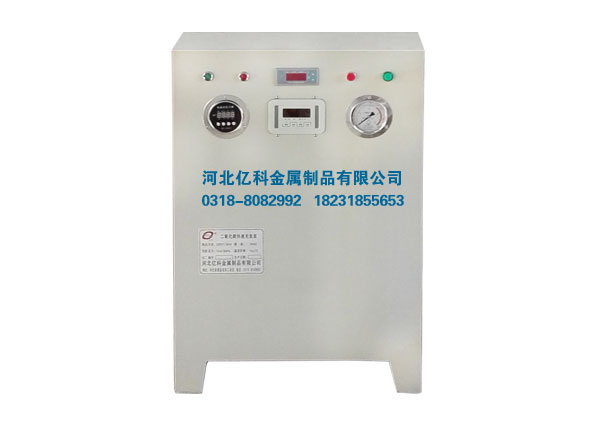

3 自動化快速充裝系統
自動化快速充裝系統包括自動化快速充裝機、充裝臺和液態二氧化碳儲氣罐，主要用于為組裝完整的致裂器充裝液態二氧化碳，其結構如圖5所示。具有充裝效率高、精度高、自動化程度高等特點。
