1.高壓充裝系統連接

自動化快速充裝系統包括液化氣體供應裝置、充裝泵、充裝感應平臺和主控系統。

各設備之間連接方式如下：

1.1用配備的高壓管連接液態二氧化碳儲氣罐的【出氣口】與充裝機的【進氣口】，并用扳手將螺母擰緊；

1.2用配備的高壓管連接充裝機的【出氣口】與充裝臺的【進氣口】，并用扳手將螺母擰緊；

1.3將充裝機接上380V電源，并配備專用電源總控制開關一個，并具有過載自動斷電功能。

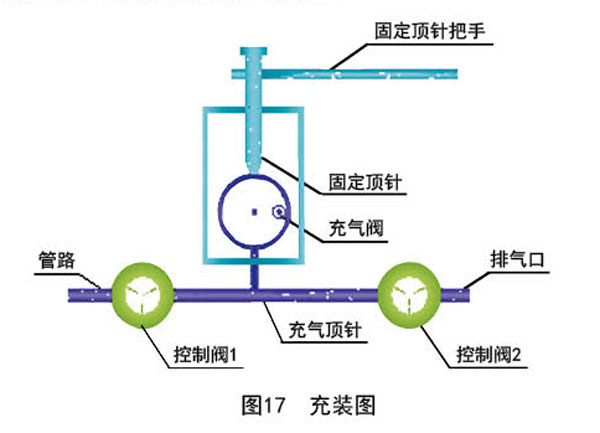

2.液態二氧化碳充裝：液態二氧化碳充裝如圖17所示，其充裝步驟如下：

二氧化碳致裂器爆破管充裝

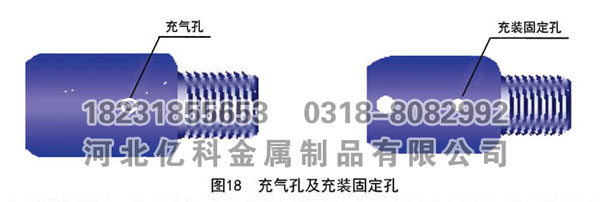

2.1固定：將組裝好的二氧化碳爆破器放置在充裝臺上，打開充氣頭的塑料蓋，將充裝臺上的充氣頂針對準二氧化碳爆破器的充氣孔，將上方的固定閥門對準充裝固定控制孔并擰緊，如圖18所示。

二氧化碳爆破管充氣孔及充裝固定孔

2.2系統管道排空：打開液態二氧化碳儲氣罐出氣開關和充裝機電源開關，打開充裝機上的排氣閥，排除管道內部已氣化的二氧化碳，待排放出白色霧氣為止，然后關閉排氣閥。

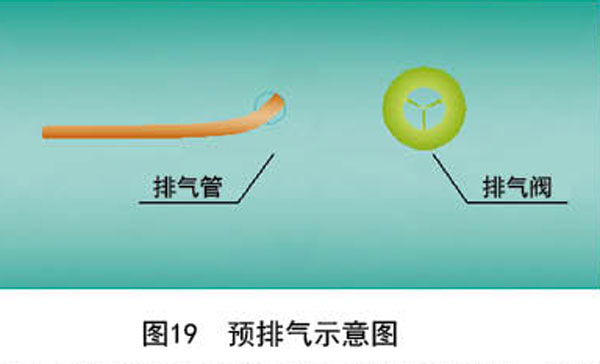

2.3爆破器排空：用“丁”字套筒逆時針擰開爆破器充氣頭閥門，關閉充裝臺上的排氣閥門、打開充氣閥門，用儲氣罐的自然壓力向爆破器內充裝二氧化碳，約10s后關閉充氣閥門，預冷1min后打開排氣閥門釋放二氧化碳，如此反復(不少于兩次)直到排出白色霧氣為止，然后關閉充裝臺上的排氣閥，如圖19所示。

二氧化碳爆破系統管道排空

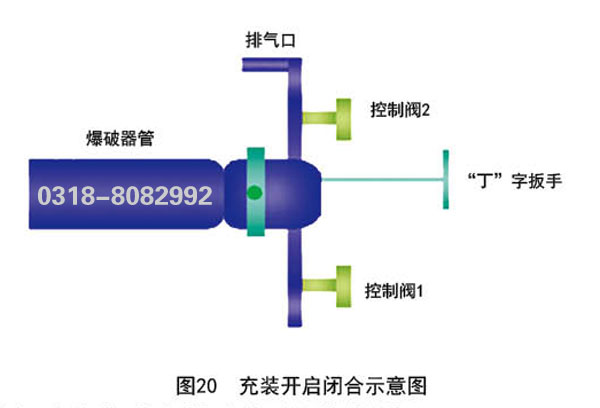

2.4充裝液態二氧化碳：將充裝機上的預設壓力值調為8.0-9.0MPa，并將重量計量器歸零；然后按下開始充裝按鈕，開始給爆破器充裝二氧化碳，待充氣到預定值后為自動停卡，此時 應該快速用“丁”字套筒將爆破器上的充氣閥門擰緊(順時針)，如圖20所示。

二氧化碳爆破管充裝co2

2.5充裝完畢后將兩端的塑料保護頭擰上，然后放置在動輸架上。并保持在恒溫環境中(<20℃)。
